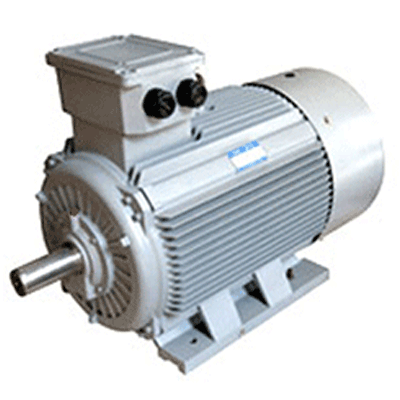

西安泰富西瑪Y2系列三相異步電機型號說明

      西安泰富西瑪電機Y2系列電機有兩種設計，一種是適用于一般機械配套和出口需要，國輕載時有較高效率，在實際運行中有較佳節能效果，且具有較高堵轉轉矩，此設計稱為Y2-Y系列。中心高63—355mm，功率從0.12—315KW。電機符合JB/T8680.1—1988 Y2系到（IP54）三相異步電機（機座號63—355）技術條件。
      西安泰富西瑪Y2系列三相異步電機以Y2-200L1-2Y為例：Y2表示異步電機第二次改型設計；200表示中心高；L表示機座長短號；1表示鐵心長度序號；2表示極數；Y表示第一種設計（可省略）。
      西安西瑪電機Y2系列電機第2種設計是滿載時有較高效率，更適用于長期運行和負載率較高的作用場合，如水泵、風機配套。此設計稱為Y2-E系列，中心高80—280mm，功率從0.55—90KW。電機符合JB/T8680.2-1988 Y2系列（IP54）三相異步電機（機座號80—280）技術條件。
      西安泰富西瑪Y2系列三相異步電機以Y2-200L2-6E為例：Y2表示異步電機第二次改型設計；200表示機座長短號；L表示鐵心長度序號；2表示極數；E表示第二種設計。

西安泰富西瑪Y2系列三相異步電機概述
      Y2系列電機是Y系列電機的更新換代產品，是一般用途的全封閉自扇冷式鼠籠型三相異步電機。它是我國九十年代最新產品，其整體水平已達到國外同類產品九十年代初的水平。該產品應用于國民經濟各個領域，如機床、水泵、風機、壓縮機，也可適用于運輸、攪拌、印刷、農機、食品等各類不含易燃、易爆或腐蝕性氣體的場合。
      Y2系列西瑪電機的安裝尺寸和功率等級符合IEC標準，與德國DIN42673標準一致，也與Y系列電機一樣，其外殼防護等級為IP54，冷卻方法為IC411，連續工作制（S1）。采用F級絕緣，溫升按B級考核（除315L2、4，355全部規格按F級外），并要求考核負載噪聲指標。
      西安泰富西瑪Y2系列電機額定電壓為380V，額定頻率為50HZ。功率3KW及以下為Y接未能，其他功率均為△接法。電機運行地點海拔不超過1000m;環境空氣溫度隨季節變化，但不超過40℃；最低環境空氣溫度為-15℃；最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸等自動化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

西安泰富西瑪Y2系列三相異步電機訂貨須知
      1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
      2、對于5.5KW及以上2極電機和38KW及以上的4極電機不能皮帶傳動。
      3、如無特殊要求，西瑪電機默認參數為：安裝方式臥式B3、絕緣等級B級、防護等級IP44。
      4、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。
轉載請說明來自西安泰富西瑪電機（西瑪電機集團）官方網站：http://www.bzziqian.cn/dianji/dianji_jiaoliu384.html

型號	額定 功率	額定 電流	轉速	效率	功率 因數	最大轉矩	最小轉矩	堵轉轉矩	堵轉電流	噪聲		振動 速度	重量
						額定轉矩	額定轉矩	額定轉矩	額定電流	空載	空負載之差
	KW	A	r/min	%	COSФ	倍	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 3000r/min (2極)——西安西瑪電機·西安西瑪集團
Y2-63M1-2 Y2-63M2-2	0.18 0.25	0.5 0.7	2820 2820	65.0 68.0	0.80 0.81	2.2 2.2	1.6 1.6	2.2 2.2	5.5 5.5	61 61	2 2	1.8 1.8
Y2-71M1-2 Y2-71M2-2	0.37 0.55	1.0 1.4	2820 2820	70.0 73.0	0.81 0.82	2.2 2.3	1.6 1.6	2.2 2.2	6.1 6.1	64 64	2 2	1.8 1.8
Y2-80M1-2 Y2-80M2-2	0.75 1.1	1.8 2.61	2830 2830	76.0 78.5	0.83 0.84	2.3 2.3	1.5 1.5	2.2 2.2	6.1 7.0	67 67	2 2	1.8 1.8	16 17
Y2-90S-2 Y2-90L-2	1.5 2.2	3.46 4.9	2840 2840	78.5 81.0	0.84 0.85	2.3 2.3	1.5 1.4	2.2 2.2	7.0 7.0	72 72	2 2	1.8 1.8	22 25
Y2-100L-2	3	6.34	2880	82.6	0.87	2.3	1.4	2.2	7.5	76	2	1.8	36
Y2-112M-2	4	8.2	2890	84.2	0.88	2.3	1.4	2.2	7.5	77	2	1.8	45
Y2-132S1-2 Y2-132S2-2	5.5 7.5	11.1 14.9	2900 2900	85.7 87.0	0.88 0.88	2.3 2.3	1.2 1.2	2.2 2.2	7.5 7.5	80 80	2 2	1.8 1.8	61 66
Y2-160M1-2 Y2-160M2-2 Y2-160L-2	11 15 18.5	21.2 28.6 34.7	2930 2930 2930	88.4 89.4 90.0	0.89 0.89 0.90	2.3 2.3 2.3	1.2 1.2 1.1	2.2 2.2 2.2	7.5 7.5 7.5	86 86 86	2 2 2	2.8 2.8 2.8	112 120 138
Y2-180M-2	22	41.0	2940	90.5	0.90	2.3	1.1	2.0	7.5	89	2	2.8	165
Y2-200L1-2 Y2-200L2-2	30 37	55.4 67.9	2950 2950	91.4 92.0	0.90 0.90	2.3 2.3	1.1 1.1	2.0 2.0	7.5 7.5	92 92	2 2	2.8 2.8	221 241
Y2-225M-2	45	82.3	2960	92.5	0.90	2.3	1.0	2.0	7.5	92	2	2.8	297
Y2-250M-2	55	100	2970	93	0.90	2.3	1.0	2.0	7.5	93	2	3.5	403
Y2-280S-2 Y2-280M-2	75 90	135 160	2970 2970	93.6 93.9	0.90 0.91	2.3 2.3	0.9 0.9	2.0 2.0	7.5 7.5	94 94	2 2	3.5 3.5	544 620
Y2-315S-2 Y2-315M-2 Y2-315L1-2 Y2-315L2-2	110 132 160 200	195 233 282 348	2980 2980 2980 2980	94.0 94.5 94.6 94.8	0.91 0.91 0.92 0.92	2.2 2.2 2.2 2.2	0.9 0.9 0.9 0.8	1.8 1.8 1.8 1.8	7.1 7.1 7.1 7.1	96 96 99 99	2 2 2 2	3.5 3.5 3.5 3.5	980 1080 1160 1280
Y2-355M-2 Y2-355L-2	250 315	434 545	2980 2980	95.2 95.4	0.92 0.92	2.2 2.2	0.8 0.8	1.6 1.6	7.1 7.1	103 103	2 2	3.5 3.5	1760 1850

型號	額定 功率	額定 電流	轉速	效率	功率 因數	最大轉矩	最小轉矩	堵轉轉矩	堵轉電流	噪聲		振動 速度	重量
						額定轉矩	額定轉矩	額定轉矩	額定電流	空載	空負載之差
	KW	A	r/min	%	COSФ	倍	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 1500r/min (4極)——西安西瑪電機·西安西瑪集團
Y2-63M1-4 Y2-63M2-4	0.12 0.18	0.4 0.6	1370 1370	57.0 60.0	0.72 0.73	2.2 2.2	1.7 1.7	2.1 2.1	4.4 4.4	52 52	5 5	1.8 1.8
Y2-71M1-4 Y2-71M2-4	0.25 0.37	0.8 1.0	1380 1380	65.0 67.0	0.74 0.75	2.2 2.2	1.7 1.7	2.1 2.1	5.2 5.2	55 55	5 5	1.8 1.8
Y2-80M1-4 Y2-80M2-4	0.55 0.75	1.6 2.05	1390 1390	71.0 73.0	0.75 0.76	2.3 2.3	1.7 1.6	2.4 2.3	5.2 6.0	58 58	5 5	1.8 1.8	17 18
Y2-90S-4 Y2-90L-4	1.1 1.5	2.85 3.72	1400 1400	76.2 78.5	0.77 0.79	2.3 2.3	1.6 1.6	2.3 2.3	6.0 6.0	61 61	5 5	1.8 1.8	22 27
Y2-1001-4 Y2-100L2-4	2.2 3	5.09 6.73	1430 1430	81.0 82.6	0.81 0.82	2.3 2.3	1.5 1.5	2.3 2.3	7.0 7.0	64 64	5 5	1.8 1.8	33 36
Y2-112M-4	4	8.8	1440	84.2	0.82	2.3	1.5	2.3	7.0	65	5	1.8	50
Y2-132S-4 Y2-132M-4	5.5 7.5	11.7 15.6	1440 1440	85.7 87.0	0.83 0.84	2.3 2.3	1.4 1.4	2.3 2.3	7.0 7.0	71 71	5 5	1.8 1.8	60 75
Y2-160M-4  Y2-160L-4	11 15	22.5 30	1460 1460	88.4 89.4	0.84 0.85	2.3 2.3	1.4 1.4	2.2 2.2	7.0 7.5	75 75	5 4	2.8 2.8	116 136
Y2-180M-4 Y2-180L-4	18.5 22	36.3 42.9	1470 1470	90 90.5	0.86 0.86	2.3 2.3	1.2 1.2	2.2 2.2	7.5 7.5	76 76	4 4	2.8 2.8	167 185
Y2-200L-4	30	58	1470	91.4	0.86	2.3	1.2	2.2	7.2	79	4	2.8	242
Y2-225S-4 Y2-225M-4	37 45	70.2 84.9	1475 1475	92 92.5	0.87 0.87	2.3 2.3	1.2 1.1	2.2 2.2	7.2 7.2	81 81	4 3	2.8 2.8	280 306
Y2-250M-4	55	103	1480	93.0	0.87	2.3	1.1	2.2	7.2	83	3	3.5	427
Y2-280S-4 Y2-280M-4	75 90	138 165	1480 1480	93.6 93.9	0.87 0.87	2.3 2.3	1.0 1.0	2.2 2.2	7.2 7.2	86 86	3 3	3.5 3.5	562 667
Y2-315S-4 Y2-315M-4 Y2-315L1-4 Y2-315L2-4	110 132 160 200	201 240 287 359	1480 1480 1480 1480	94.5 94.8 94.9 94.9	0.88 0.88 0.89 0.89	2.2 2.2 2.2 2.2	1.0 1.0 1.0 0.9	2.1 2.1 2.1 2.1	6.9 6.9 6.9 6.9	93 93 97 97	3 3 3 3	3.5 3.5 3.5 3.5	1000 1100 1160 1320
Y2-355M-4 Y2-355L-4	250 315	443 556	1480 1480	95.3 95.6	0.90 0.90	2.2 2.2	0.9 0.8	2.1 2.1	6.9 6.9	101 101	3 3	3.5 3.5	1700 1850

型號	額定 功率	額定 電流	轉速	效率	功率 因數	最大轉矩	最小轉矩	堵轉轉矩	堵轉電流	噪聲		振動 速度	重量
						額定轉矩	額定轉矩	額定轉矩	額定電流	空載	空負載之差
	KW	A	r/min	%	COSФ	倍	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 1000r/min (6極)——西安西瑪電機·西安西瑪集團
Y2-71M1-6 Y2-71M2-6	0.18 0.25	0.7 1.0	900 900	56.0 59.0	0.66 0.68	2.0 2.0	1.5 1.5	1.9 1.9	4.0 4.0	52 52	7 7	1.8 1.8
Y2-80M1-6 Y2-80M2-6	0.37 0.55	1.3 1.8	900 900	62.0 65.0	0.70 0.72	2.0 2.1	1.5 1.5	1.9 1.9	4.7 4.7	54 54	7 7	1.8 1.8	17 19
Y2-90S-6 Y2-90L-6	0.75 1.1	2.3 3.2	910 910	69.0 72.0	0.72 0.73	2.1 2.1	1.5 1.3	2.0 2.0	5.5 5.5	57 57	7 7	1.8 1.8	23 25
Y2-100L-6	1.5	3.9	940	76.0	0.75	2.1	1.3	2.0	5.5	61	7	1.8	35
Y2-112M-6	2.2	5.6	940	79.0	0.76	2.1	1.3	2.0	6.5	65	7	1.8	41
Y2-132S-6 Y2-132M1-6 Y2-132M2-6	3 4 5.5	7.4 9.8 12.9	960 960 960	81.0 92.0 84.0	0.76 0.76 0.77	2.1 2.1 2.1	1.3 1.3 1.3	2.1 2.1 2.1	6.5 6.5 6.5	69 69 69	7 7 7	1.8 1.8 1.8	60 69 79
Y2-160M-6  Y2-160L-6	7.5 11	17.0 24.2	970 970	86.0 87.5	0.77 0.78	2.1 2.1	1.3 1.2	2.0 2.0	6.5 6.5	73 73	7 7	2.8 2.8	110 132
Y2-180L-6	15	31.6	970	89.0	0.81	2.1	1.2	2.0	7.0	73	6	2.8	180
Y2-200L1-6 Y2-200L2-6	18.5 22	38.6 44.7	980 980	90.0 90.0	0.81 0.83	2.1 2.1	1.2 1.2	2.1 2.1	7.0 7.0	76 76	6 6	2.8 2.8	214 227
Y2-225M-6	30	59.3	980	91.5	0.84	2.1	1.2	2.0	7.0	76	6	2.8	281
Y2-250M-6	37	71	980	92.0	0.86	2.1	1.2	2.1	7.0	78	6	3.5	408
Y2-280S-6 Y2-280M-6	45 55	85.9 104.7	980 980	92.5 92.8	0.86 0.86	2.0 2.0	1.1 1.1	2.1 2.1	7.0 7.0	80 80	5 5	3.5 3.5	536 595
Y2-315S-6 Y2-315M-6 Y2-315L1-6 Y2-315L2-6	75 90 110 132	141 169 206 244	980 980 980 980	93.5 93.8 94.0 94.5	0.86 0.86 0.86 0.87	2.0 2.0 2.0 2.0	1.0 1.0 1.0 1.0	2.0 2.0 2.0 2.0	7.0 7.0 6.7 6.7	85 85 85 85	5 5 5 4	3.5 3.5 3.5 3.5	990 1080 1150 1300
Y2-355M1-6 Y2-355M2-6 Y2-355L-6	160 200 250	292 365 455	980 980 980	94.5 94.7 94.5	0.88 0.88 0.88	2.0 2.0 2.0	1.0 0.9 0.9	1.9 1.9 1.9	6.7 6.7 6.7	92 92 92	4 4 4	3.5 3.5 3.5	1600 1700 1800

型號	額定 功率	額定 電流	轉速	效率	功率 因數	最大轉矩	最小轉矩	堵轉轉矩	堵轉電流	噪聲		振動 速度	重量
						額定轉矩	額定轉矩	額定轉矩	額定電流	空載	空負載之差
	KW	A	r/min	%	COSФ	倍	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 750r/min (8極)——西安西瑪電機·西安西瑪集團
Y2-80M1-8 Y2-80M2-8	0.18 0.25	0.9 1.2	700 700	51.0 54.0	0.61 0.61	1.9 1.9	1.3 1.3	1.8 1.8	3.3 3.3	52 52	8 8	1.8 1.8	17 19
Y2-90S-8 Y2-90L-8	0.37 0.55	1.5 2.2	700 700	62.0 63.0	0.61 0.61	1.9 2.0	1.3 1.3	1.8 1.8	4.0 4.0	56 56	8 8	1.8 1.8	23 25
Y2-100L1-8 Y2-100L2-8	0.75 1.1	2.4 3.4	700 700	71.0 73.0	0.67 0.69	2.0 2.0	1.3 1.2	1.8 1.8	4.0 5.0	59 59	8 8	1.8 1.8	33 35
Y2-112M-8	1.5	4.5	710	75.0	0.69	2.0	1.2	1.8	5.0	61	8	1.8	41
Y2-132S-8  Y2-132M-8	2.2 3	6.0 7.9	700 700	78.0 79.0	0.71 0.73	2.0 2.0	1.2 1.2	1.8 1.8	6.0 6.0	64 64	8 8	1.8 1.8	60 70
Y2-160M1-8  Y2-160M2-8 Y2-160L-8	4 5.5 7.5	10.3 13.6 17.8	720 720 720	81.0 83.0 85.5	0.73 0.74 0.75	2.0 2.0 2.0	1.2 1.2 1.2	1.9 2.0 2.0	6.0 6.0 6.0	68 68 68	8 8 8	2.8 2.8 2.8	98 109 131
Y2-180L-8	11	25.1	730	87.5	0.76	2.0	1.1	2.0	6.6	70	8	2.8	175
Y2-200L-8	15	34.1	730	88.0	0.76	2.0	1.1	2.0	6.6	73	7	2.8	223
Y2-225S-8 Y2-225M-8	18.5 22	41.1 47.4	730 730	90.0 90.5	0.76 0.78	2.0 2.0	1.1 1.1	1.9 1.9	6.6 6.6	73 73	7 7	2.8 2.8	250 289
Y2-250M-8	30	64	730	91.0	0.79	2.0	1.1	1.9	6.6	75	7	3.5	405
Y2-280S-8 Y2-280M-8	37 45	77.8 94.1	740 740	91.5 92.0	0.79 0.79	2.0 2.0	1.1 1.0	1.9 1.9	6.6 6.6	76 76	7 6	3.5 3.5	520 592
Y2-315S-8 Y2-315M-8 Y2-315L1-8 Y2-315L2-8	55 75 90 110	111 151 178 217	740 740 740 740	92.8 93.0 93.8 94.0	0.81 0.81 0.82 0.82	2.0 2.0 2.0 2.0	1.0 0.9 0.9 0.9	1.8 1.8 1.8 1.8	6.6 6.6 6.6 6.4	82 82 82 82	6 6 6 6	3.5 3.5 3.5 3.5	1000 1100 1160 1280
Y2-355M1-8 Y2-355M2-8 Y2-355L-8	132 160 200	261 315 388	740 740 740	93.7 94.2 94.5	0.82 0.82 0.83	2.0 2.0 2.0	0.9 0.9 0.9	1.8 1.8 1.8	6.4 6.4 6.4	90 90 90	5 5 5	3.5 3.5 3.5	1600 1700 1800

型號	額定 功率	額定 電流	轉速	效率	功率 因數	最大轉矩	最小轉矩	堵轉轉矩	堵轉電流	噪聲		振動 速度	重量
						額定轉矩	額定轉矩	額定轉矩	額定電流	空載	空負載之差
	KW	A	r/min	%	COSФ	倍	倍	倍	倍	dB(A)		mm/s	kg
同步轉速 600r/min (10極)——西安西瑪電機·西安西瑪集團
Y2-315S-10 Y2-315M-10 Y2-315L1-10 Y2-315L2-10	45 55 75 99	100 121 162 191	590 590 590 590	91.5 92.0 92.5 93.0	0.75 0.75 0.76 0.77	2.0 2.0 2.0 2.0	0.8 0.8 0.8 0.8	1.5 1.5 1.5 1.5	6.2 6.2 6.2 6.2	82 82 82 82	7 7 7 7	3.5 3.5 3.5 3.5	1000 1100 1160 1280
Y2-355M1-10 Y2-355M2-10 Y2-355L-10	110 132 160	230 275 334	590 590 590	93.2 93.5 93.5	0.78 0.78 0.78	2.0 2.0 2.0	0.8 0.8 0.8	1.8 1.8 1.8	6.0 6.0 6.0	90 90 90	7 6 6	3.5 3.5 3.5	1500 1600 1700

      技術參數，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正，以免給用戶帶來不必要的損失。
